Скрытые петли

Скрытые петли для монтажных профилей

— это закладные петли, которые позволяют собирать конструкции с поворотными элементами, в частности люки и двери скрытого монтажа.

Принцип соединения — объёмные закладные элементы петли погружаются в полость профиля. Это обеспечивает устойчивость к нагрузкам, так как профиль и закладные элементы работают в тандеме. Фиксация и стягивание элементов осуществляется стальными болтами М8.

Преимущества:

размеры и конфигурации дверцы можно формировать и собирать непосредственно на месте работ;
возможность подстроиться под изменения видов и размеров чистового отделочного материала;
конструктив петель исключает провисание дверцы и оставляет её вращение в стабильном, плавном и бесшумном состоянии.

Производители:

компания Format Interior, которая разрабатывает скрытые петли для профилей TECE, URANUM и других профильных систем.
Компания Хоммет, которая изготавливает скрытые петли для монтажных профилей собственного производства, что обеспечивает точную геометрию и гарантирует точную установку конструкций.

Виды

Некоторые модели скрытых петель Format для монтажных профилей:

FI 3004 — элементы, подлежащие загрузке в полость профиля, выполнены из металла, цвет — хром. Весовая нагрузка — до 250 кг.
FI 3001, FI 3000А, FI 3000 — элементы, подлежащие загрузке в полость профиля, выполнены из инженерного композита, цвет — чёрный или белый. Весовая нагрузка — до 100–150 кг.
FI 3000 — элементы для установки в дверцу и в каркас изготовлены из композитного материала белого цвета, соединительный вал выполнен из нержавеющей стали. Петли обычно используются для сантехнических шкафов на каркасном профиле скрытого монтажа. Максимальный вес нагрузки — 100 кг, угол поворота/открытия — 360°.

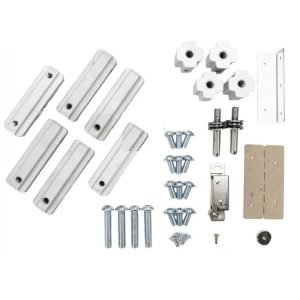

Комплект петель ХОМмет Xprofil для профиля ХМ99999999 — для монтажа скрытых люков и дверей с усиленной конструкцией. Предназначен для создания поворотных конструкций различных размеров в каркасной системе профиля ХОМмет.

Основные характеристики:

Материал изготовления: оцинкованная сталь
Класс прочности: 8.8
Тип открывания: магнитный механизм
Цвет: серый металлик
Размеры: 190х240 мм

Установка

Некоторые особенности установки скрытых петель Format:

В отрезке монтажного профиля делают три отверстия для крепления сопрягаемой части закладной петли к профилю с помощью болтов и соединительного элемента в виде оси.
Ответные части закладных петель погружают в профиль и крепят к профилю винтовыми болтами.
На каждый из соединительных элементов (осей), которые расположены на сопрягаемых частях закладных петель и будут находиться вверху и внизу каркаса, надевают подшипник.
Отрезок профиля, подготовленный для создания поворотного элемента (двери) с установленными в него с двух сторон ответными частями закладных петель, надевают на соединительный элемент (ось) с подшипником, расположенный в сопрягаемых частях закладных петель.
При помощи креплений для крепежа профильных систем вверху и внизу собранного каркаса устанавливают и фиксируют сопрягаемую стационарную часть для поворотного элемента. В результате из монтажного профиля получается вертикальный поворотный элемент, свободно вращающийся вокруг своей оси.

Особенности установки скрытых петель ХОМмет:

При монтаже дверцы необходимо временно разобрать её со стороны закладных
Фиксировать обшивку рекомендуется каждые 100-150 мм
Не допускать чрезмерного усилия при креплении магнита
Соблюдать минимальное расстояние от края (50 мм + толщина обшивки)

Система петель ХОМмет позволяет создавать надёжные поворотные конструкции практически любых размеров с возможностью последующей отделки различными материалами.

Важно: при монтаже скрытых петель рекомендуется обратиться к специалисту — чрезмерные усилия могут повредить петли и конструкцию.
